定量控制調節系統

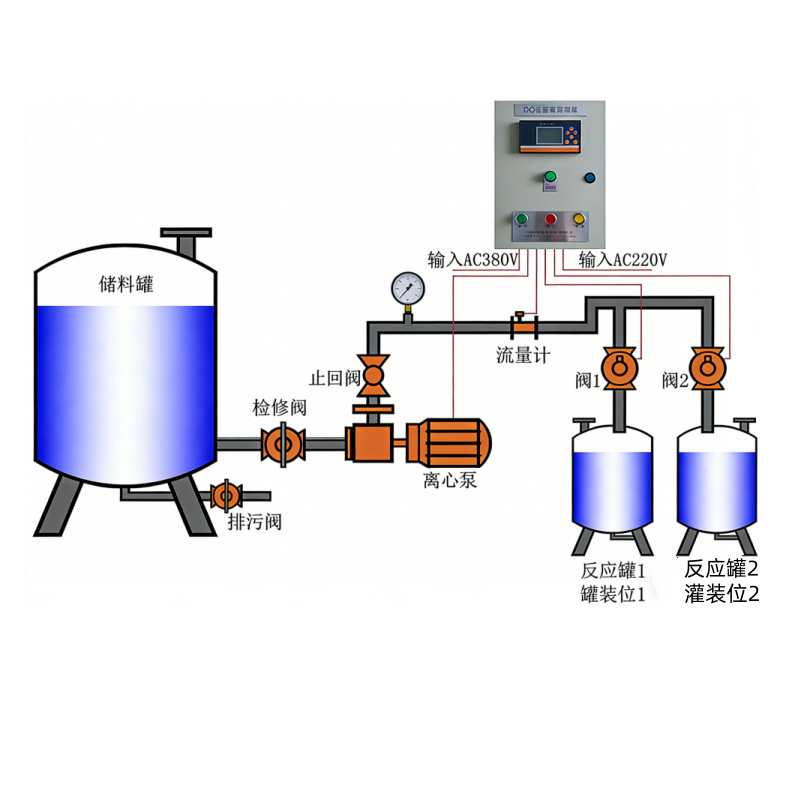

整套一體化定量控制系統，由流量計、定量控制儀、電磁閥 / 電動調節閥、管路附件組成，實現液體、氣體自動定量輸送、定量加注、定量灌裝、流量閉環調節，達到設定流量自動停泵、關閥，精準控量、無人值守自動運行，廣泛用于化工配料、加水加油、加藥、供水、配料稀釋、流體定量輸送工況。

系統概述

系統標準組成

1. 流量檢測儀表

   可根據介質選配：電磁流量計、渦輪流量計、超聲波流量計、渦街流量計、金屬浮子流量計等。

2. 智能定量控制儀

   核心控制主機，采集流量信號、內部運算、數值設定、繼電器輸出控制、數據顯示。

3. 執行調節機構

• 通斷型：電磁開關閥（快速開關）

• 調節型：電動調節閥、氣動調節閥（流量大小無級調節）

4. 輔助配套

   管路法蘭、過濾器、接線線纜、控制配電箱、信號防護模塊

系統核心功能

1. 定量控制功能

   設定目標總量（升、噸、立方），介質累計流量達到設定值，自動關閥、停泵，完成一次定量加注。

2. 流量實時監控

   實時顯示瞬時流量、累計流量、運行狀態，數據清晰直觀。

3. 自動調節功能

   支持恒流量控制，自動調節閥門開度，穩定管道流量，不受前端壓力波動影響。

4. 參數設置靈活

   定量值自由設定、提前關量修正、總量清零、密碼參數鎖定，防止誤修改。

5. 多重保護功能

   流量異常報警、超量保護、泵閥聯動保護、斷電數據保存。

6. 模式切換

   全自動運行 / 手動就地操作，滿足調試、應急手動控制需求。

7. 擴展遠傳功能

   支持 4-20mA、RS485 Modbus 通訊，可接入 PLC、DCS 上位機、車間中控系統。

適配介質與常用配置方案

1. 清水、自來水、循環水、廢水、水溶液

   配置：電磁流量計 + 定量控制儀 + 電磁球閥 / 電動調節閥

2. 柴油、機油、植物油等潔凈油品

   配置：渦輪流量計 + 定量控制儀 + 防爆電磁閥

3. 壓縮空氣、氮氣等氣體定量控制

   配置：渦街 / 熱式氣體流量計 + 定量控制儀 + 氣動切斷閥

4. 稀硫酸、弱腐蝕化工溶液

   配置：四氟內襯防腐電磁流量計 + 防腐型調節閥

5. 無需破管改造定量系統

   配置：外夾式超聲波流量計 + 外置控制盒 + 管道調節閥

技術參數

• 控制精度：≤±0.5%~±1.0%

• 流量顯示：瞬時流量、累計流量

• 定量范圍：任意數值自由設定

• 控制輸出：無源繼電器觸點（控制泵、閥）

• 供電電源：AC220V

• 通訊接口：RS485 Modbus（可選）、4-20mA 模擬量輸出

• 工作環境溫度：-20℃～60℃

• 防護等級：控制儀 IP54，現場儀表 IP65

• 適配口徑：DN15~DN2000 全口徑管道適配

• 控制方式：全自動定量、恒流調節、循環多次定量

產品特點

1. 成套一體化方案，安裝接線簡單，現場開箱即可調試使用

2. 控制精準，自帶提前關量補償，有效消除管道慣性過沖量

3. 運行穩定，泵閥自動聯動，全程無需人工看管

4. 適用行業廣，液體、氣體均可搭建整套定量系統

5. 硬件兼容性強，可匹配各類品牌流量計與閥門執行器

6. 操作界面簡潔，參數設置簡單，現場工人易上手

7. 斷電累計數據保存，不會丟失已輸送流量數據

適用場景

化工配料定量加藥、化工原料定量輸送、

酒水油品定量灌裝、鍋爐自動加水、

稀釋配液定量控制、水處理藥劑定量投加、

罐區自動加注、工業循環水定量補給、

氣體定量供氣、車間流體自動化計量控制。

售后與質保

多欽儀表（上海）有限公司

整套系統儀表質保 2 年，終身技術維護。

免費提供整套系統方案設計、量程匹配、接線指導、現場調試、參數編程設置，支持非標控制程序定制、防爆定制、遠程中控系統對接。
