流量定量控制系統

一、產品概述

二、系統核心組成

1. 流量檢測單元（計量核心）

• 清水 / 污水：電磁流量計

• 油品 / 潤滑油 / 樹脂：橢圓齒輪流量計

• 酸堿腐蝕液：襯四氟防腐電磁、防腐齒輪流量計

• 氣體 / 氮氣 / 壓縮空氣：渦街、熱式質量流量計

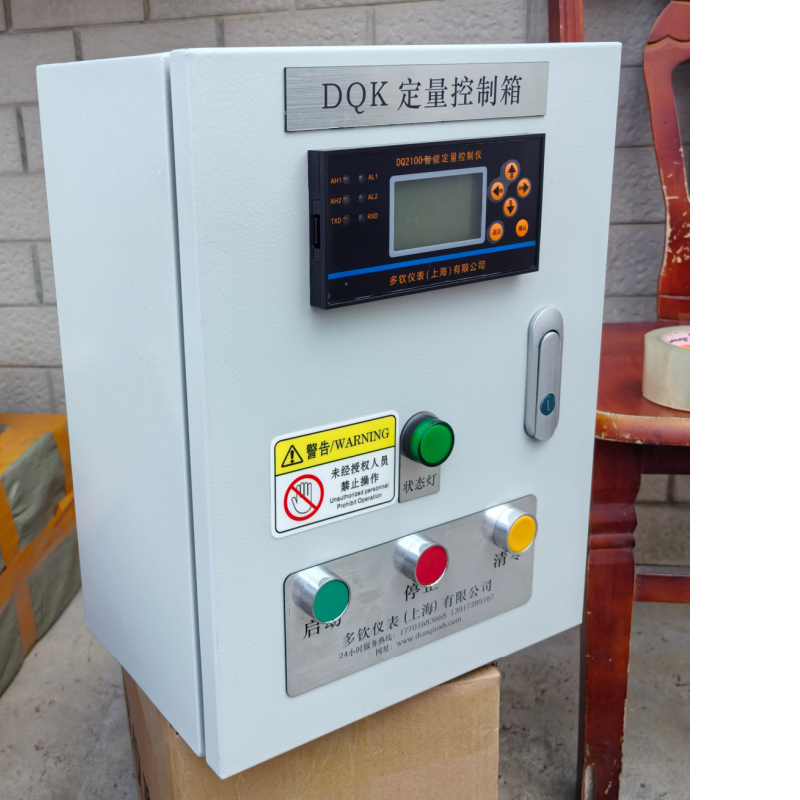

2. 智能定量控制儀表

• 功能：定量值設定、一鍵啟動、自動停料、批量計數、累積清零

• 信號：接收脈沖 / 4-20mA 流量信號，繼電器輸出聯動泵、閥

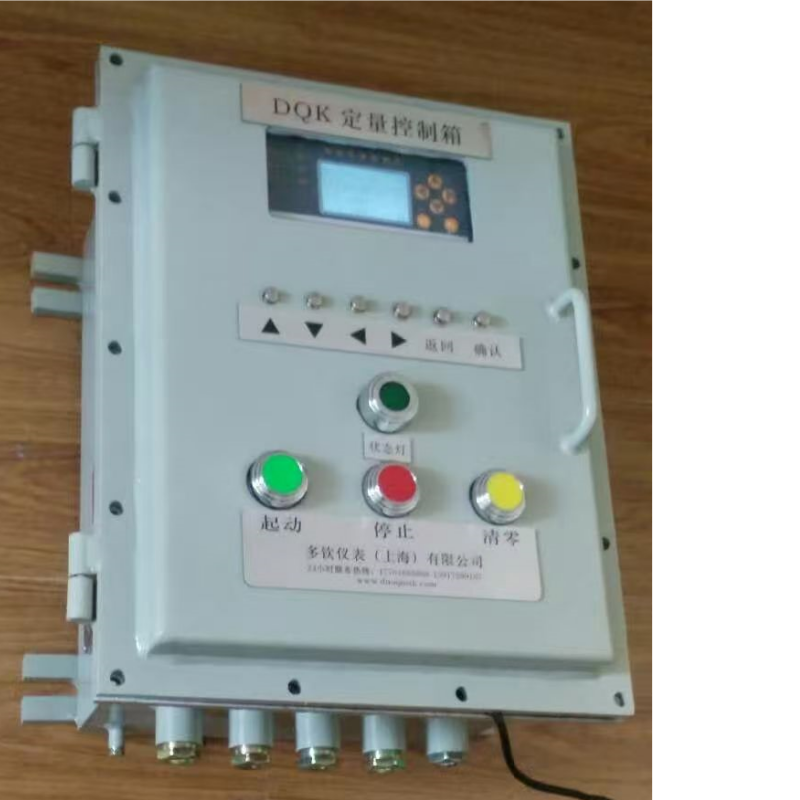

• 供電：AC220V / DC24V 可選，支持防爆款

3. 執行單元

• 閥門：電磁球閥、防腐隔膜閥、氣動閥、不銹鋼截止閥

• 動力：磁力泵、計量泵、齒輪泵、自吸泵、離心泵

4. 輔助配件

   過濾緩沖罐、止回閥、穩壓閥、壓力保護、報警指示燈、防爆控制柜

三、工作原理

1. 提前設定目標定量值；

2. 啟動系統，泵 / 閥門打開，介質開始輸送；

3. 流量計實時采集流量信號傳輸至控制儀；

4. 實時用量自動對比設定值，臨近閾值提前減速 / 預關；

5. 達到設定流量，自動關閉閥門、停止泵運行，完成單次定量；

6. 可循環批量下料，自動記錄每次投料數據。

四、核心技術特點

1. 精準定量

   搭配高精度流量計，投料誤差小，支持落差補償，杜絕超量。

2. 全介質適配

   清水、酸堿腐蝕液、樹脂、油品、溶劑、氣體、高溫介質均可定制。

3. 多種控制模式

   手動啟停、自動定量、定時輸送、遠程啟停、聯動上位機。

4. 安全防護

   過載保護、缺水 / 斷流報警、超壓停機、防爆防腐定制。

5. 數據可追溯

   單次批量記錄、總累積流量存儲，便于生產核算與質檢追溯。

6. 安裝便捷

   集成式成套布局，管路對接即可使用，支持現場非標定制。

五、常用工況選型搭配

1. 普通清水 / 循環水

   電磁流量計 + 定量控制儀 + 電磁閥 / 離心泵

2. 潤滑油 / 柴油 / 導熱油 / 樹脂

   橢圓齒輪流量計 + 控制儀 + 齒輪泵 / 球閥

3. 強酸強堿、腐蝕藥液

   襯四氟防腐流量計 + 防腐隔膜閥 + 氟塑料磁力泵

4. 氮氣 / 壓縮空氣 / 煤氣定量輸送

   渦街 / 熱式質量流量計 + 氣動閥 + 氣體專用控制方案

六、典型應用場景

• 化工反應釜原料自動定量投料、助劑配比

• 環保污水酸堿中和、PAC/PAM 藥劑定量投加

• 油品、油脂、樹脂定量灌裝、分裝輸送

• 建材、涂料、膠水行業粘稠物料精準配料

• 工廠循環水、軟水、冷卻水定量補水管控

備注
