法蘭式空氣流量計

產品概述

本系列法蘭式空氣流量計全部采用標準管道法蘭連接，安裝牢固、密封性能優異，適配工業固定管路長期連續運行，專門針對壓縮空氣、氮氣、氧氣、工業混合氣等潔凈氣體設計。

根據精度、流量范圍、功能需求，分為溫壓補償渦街流量計、熱式氣體質量流量計、法蘭式金屬管浮子流量計三款主流方案，均支持現場顯示、4-20mA/RS485 遠傳，可直接接入 PLC 自控系統。

一、主流選型方案

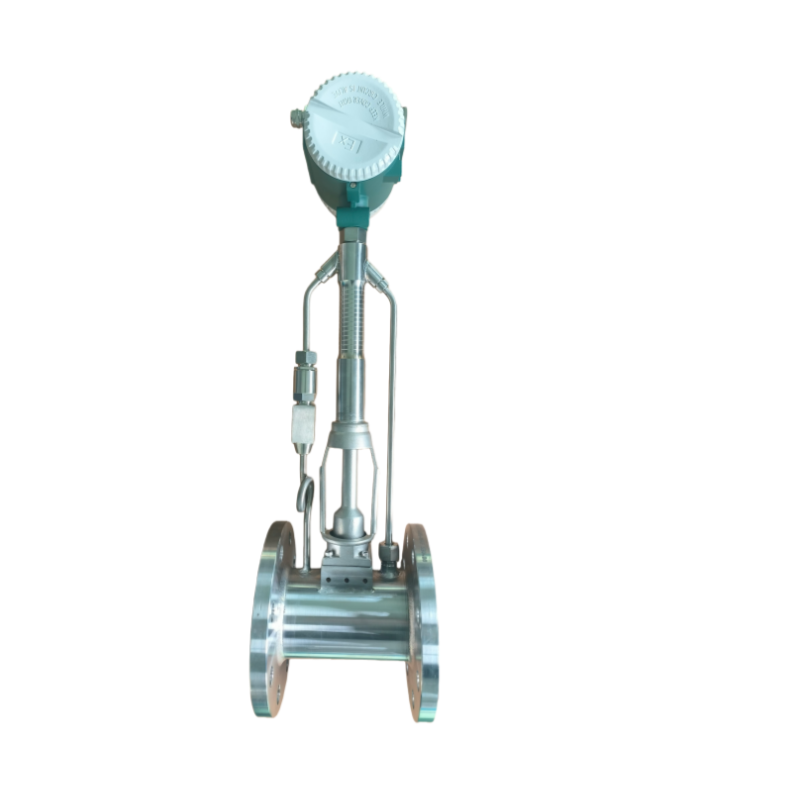

1. 法蘭式溫壓補償渦街流量計（空氣計量）

• 安裝：法蘭連接

• 口徑：DN15~DN300 全規格

• 主體：304 不銹鋼

• 精度：±1.0%

• 特點：抗震好、量程寬、無易損件，空壓站主管路通用

• 信號：4-20mA、脈沖、RS485

2. 法蘭式熱式氣體質量流量計（小流量高精度）

• 安裝：法蘭式

• 口徑：DN15~DN200

• 精度：±1.0%

• 特點：直接測質量、無壓損小、適合小流量壓縮空氣

3. 法蘭式金屬管浮子流量計（簡易就地測量）

• 安裝：垂直法蘭，下進上出

• 精度：±1.5 級

• 材質：全 304 不銹鋼

• 可選：4-20mA 遠傳

產品通用特點

1. 標準法蘭連接，管道對接安裝，密封嚴密，抗壓耐震動，工業現場固定安裝專用

2. 全不銹鋼殼體，防塵防潮，適應空壓站、車間多粉塵工況

3. 適配介質：壓縮空氣、工廠氣源、氮氣、氧氣、干燥工業氣體

4. 現場液晶背光數顯，可顯示瞬時流量、累計流量、溫度、壓力（渦街補償型）

5. 掉電數據保存，累計流量數據不丟失

6. 多種遠傳信號，可接入車間能源管理系統、PLC 控制系統

7. 無外露易損部件，長期運行穩定，日常維護簡單

通用技術參數

• 連接方式：管道法蘭連接

• 測量介質：壓縮空氣、氮氣、工業干燥氣體

• 工作壓力：PN16、PN25

• 工作溫度：-40℃～150℃

• 主體材質：304 不銹鋼

• 供電方式：DC24V、AC220V 可選

• 輸出信號：4-20mA、RS485 Modbus、脈沖（可選）

• 防護等級：IP65

適用場景

空壓站壓縮空氣主管路、車間集中供氣管道、

氮氣輸送管路、工廠工藝氣源計量、

氣體能耗統計、車間分支氣管流量監測。
